GRAVIMASTER
Das Steuerungssystem GRAVIMASTER regelt den Durchsatz eines Extruders oder einer Dosierschnecke. Es verwendet eine gravimetrische Durchsatzmessung mithilfe einer GRAVIFLOW-Trichterwaage, um den Durchsatz des Extruders präzise einzustellen.
Die Messmethode basiert auf der Gewichtsverlustmessung über einen bestimmten Zeitraum (Loss-in-Weight). Die GRAVIMASTER Steuerung versorgt die Trichterwaage und erfasst das Gewichtssignal auch über längere Strecken mit minimalen Störeinflüssen.

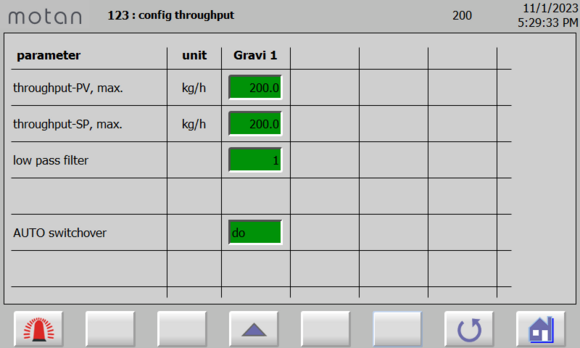

Ein übersichtliches und benutzerfreundliches Bedienfeld zeichnet die GRAVIMASTER Steuerung aus. Eine Besonderheit ist, dass der Extruder zunächst über die Drehzahl gestartet werden kann und die gravimetrische Regelung erst am Betriebspunkt aktiviert wird. Das bedeutet, dass beim Systemstart alles noch manuell gesteuert wird. Die Steuerung verfügt über ein modernes Farb-Touchdisplay.
- ×
Steuern und Regeln
GRAVIMASTER

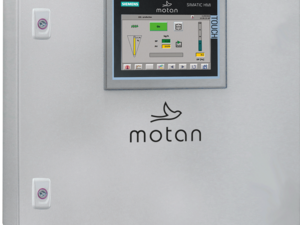

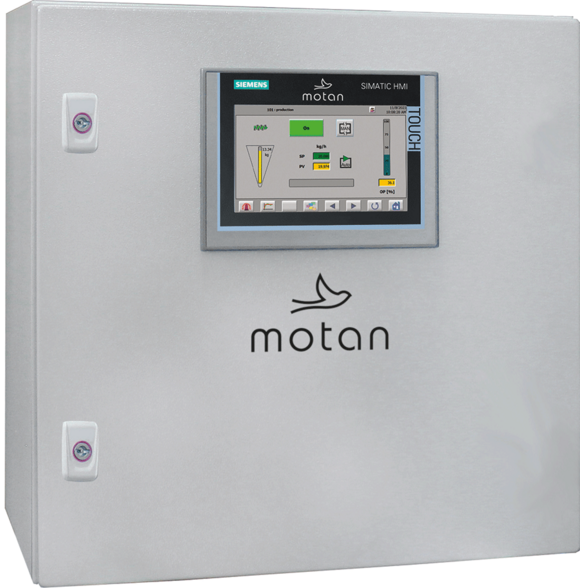

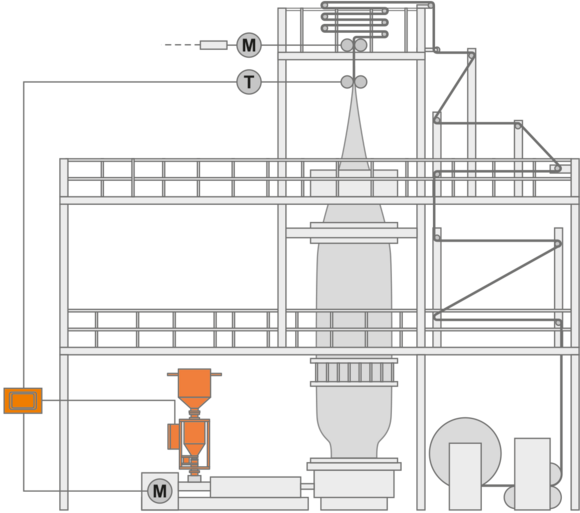

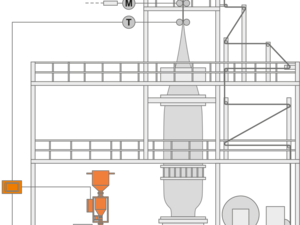

GRAVIMASTER 231 für Monoextrusion
Der GRAVIMASTER 231 regelt den Durchsatz eines Extruders oder einer DosierschneckeDer GRAVIMASTER 231 regelt den Durchsatz eines Extruders oder einer Dosierschnecke. Er nutzt die gravimetrische Durchsatzmessung mit Hilfe einer Trichterwaage zur exakten Einstellung des Durchsatzes eines Extruders. Das Durchsatz-Messverfahren beruht auf der Gewichtsverlustmessung über einem Zeitintervall (loss-in-weight). Der GRAVIMASTER 231 versorgt die Trichterwaage und erfasst wiederum das Gewichtssignal störungsarm, auch über eine größere Entfernung. Eine übersichtliche und leicht zu bedienende Benutzeroberfläche zeichnet den GRAVIMASTER 231 aus. Ein besonderes Merkmal dieser Bedienung ist, dass man den Extruder über die Drehzahl anfahren und am Arbeitspunkt die gravimetrische Regelung aktivieren kann. So hat man beim Anfahren der Anlage weiterhin alles unter manueller Kontrolle und eine Bedienung mit einem modernen Touch-Display.
Steuern und Regeln
GRAVIMASTER

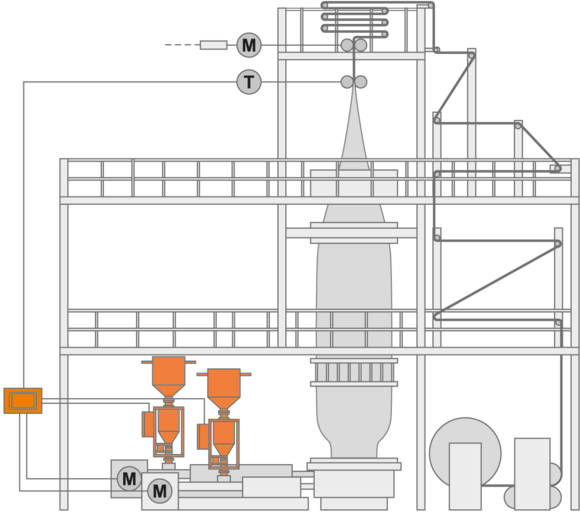

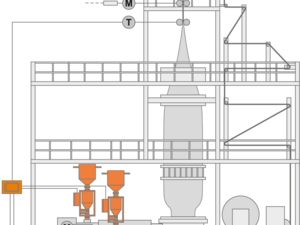

GRAVIMASTER 321 für Coextrusion

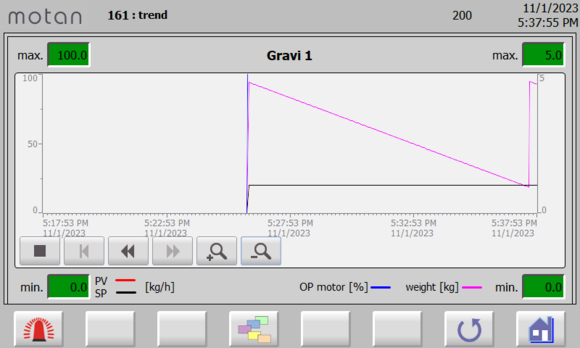

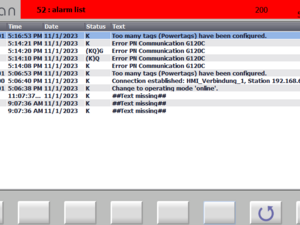

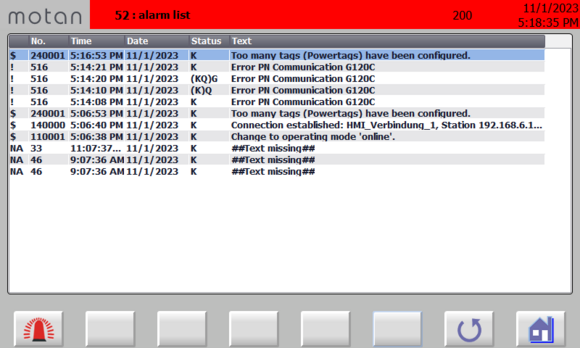

Der GRAVIMASTER 321 ist für den Betrieb einer Extrusionslinie mit Metergewichtsregelung ausgelegt.Der GRAVIMASTER 321 ist für den Betrieb einer Extrusionslinie mit Metergewichtsregelung ausgelegt. Er kann bis zu zwei Extruder und einen Abzug steuern. Der GRAVIMASTER 321 kann in bestehende Automatisierungssysteme integriert werden und Maschinensignale ebenfalls verarbeiten. Wichtige Werte und Kennzahlen für die Produktion lassen sich aus der Benutzeroberfläche entnehmen. Über den Masterwert kann die gesamte Linie auf einen neuen Arbeitswert umgestellt werden. Dies ist besonders beim Anfahren der Anlage hilfreich, wenn die Motoren einzeln gestartet und dann alle proportional zur Produktionsgeschwindigkeit beschleunigt werden. Beide GRAVIMASTER Steuerungen arbeiten mit einer Siemens S7-Technologie und bieten zahlreiche Diagnosemöglichkeiten und Trendanzeigen. Durch den Einsatz modernster Technik und Schnittstellen sind Erweiterungen und die Umsetzung spezifischer Kundenwünsche jederzeit möglich. So auch die Vernetzung von mehreren GRAVIMASTER 321 Steuerungen mit dazugehöriger Visualisierung über das WinCC.
